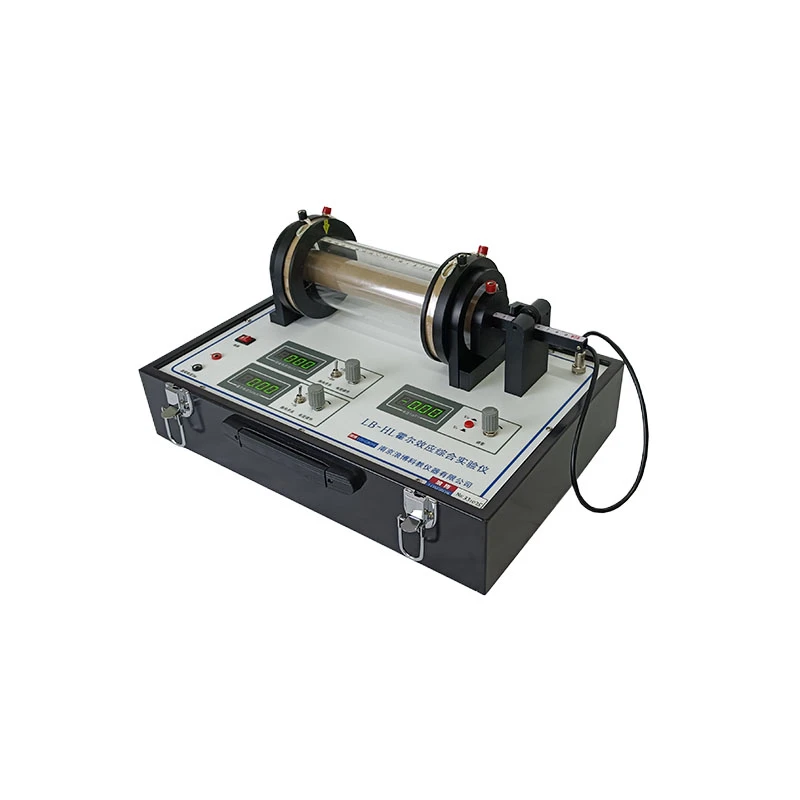

Halli efekti katseaparaat



Kuus katset ühes ühikus

See Halli efekti katseseade võimaldab õpilastel teha kuus erinevat katset. Esiteks uurivad nad Halli efekti põhimõtet ja uurivad Halli seadmete jaoks sobivaid materjale. Teiseks kasutavad nad sümmeetrilist mõõtmismeetodit häireefektide kõrvaldamiseks ja Halli seadme väljundkarakteristikute mõõtmiseks. Nad analüüsivad, kuidas Halli pinge varieerub sõltuvalt seadme voolust ja magnetväljast, ning joonistavad Vh-Ih ja Vh-Im kõverad.

Kolmandaks määravad õpilased proovi juhtivuse tüübi, kandja kontsentratsiooni ja liikuvuse. Neljandaks kaardistavad nad magnetvälja jaotuse piki pikka solenoidi. Viiendaks mõõdavad nad magnetvälja jaotust piki ühe mähise ja paari Helmholtzi pooli telge ning kontrollivad välja superpositsiooni põhimõtet. Kuuendaks võimaldab valikuline katse õpilastel muuta kahe pooli (R/2, R ja 2R) vahelist kaugust ja mõõta magnetvälja igas asendis. See süsteem hõlmab laia valikut elektromagnetismi katseid.

See Halli efekti katseseade ühendab solenoidi ja Helmholtzi mähised mööda sama telge. Mähise muhvi läbimõõt on 86 mm ja Helmholtzi pooli siseläbimõõt on 87 mm. Magnetilise südamiku jääkmagnetism on tühine. Helmholtzi mähiseid saab aksiaalselt reguleerida ±100 mm võrra. Igal Helmholtzi mähisel on 252 pööret, samas kui solenoidil on 3250 pööret.

Mõõteskaala on 300 mm pikkune 1 mm jaotusega ja näidud on hinnanguliselt 0,1 mm. Sellel on nii jäme- kui ka peenreguleerimine. Halli andurit kaitseb läbipaistev 23 mm läbimõõduga kate, tagades õpilastele ohutu ja stabiilse töö.

See Halli efekti katseseade ühendab kõik komponendid ühte ühikusse. Ergastusvoolu allikas on vahemikus 0 kuni 0,8 A, peenreguleerimine on alla 1 mA ja stabiilsus on parem kui 10⁻⁵. Halli vooluallikas on vahemikus 0 kuni 2 mA, peenreguleerimisega alla 10 μA ja sarnase stabiilsusega 10⁻⁵.

Halli pingemõõdik mõõdab 0 kuni 20 mV eraldusvõimega 10 μV. Kõik näidud kuvatakse 3,5-kohalistel LED-ekraanidel. Süsteemi mõõtmed on 442 × 295 × 230 mm. Meie ettevõte on asutatud 2000. aastal ja sellel on 26 töötajat. Toetame OEM- ja ODM-teenuseid minimaalse tellimuse kogusega üks ühik. See toode sobib hästi elektromagnetismi laboriõppeks.
