Difraktsiooni intensiivsuse mõõtmise aparaat



Pikk alumiiniumsiin

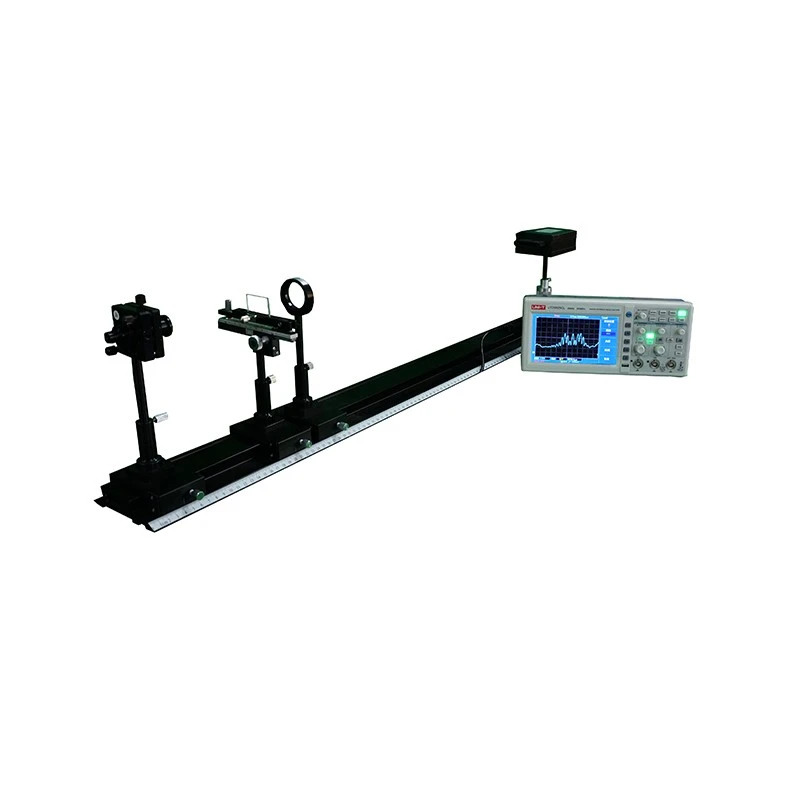

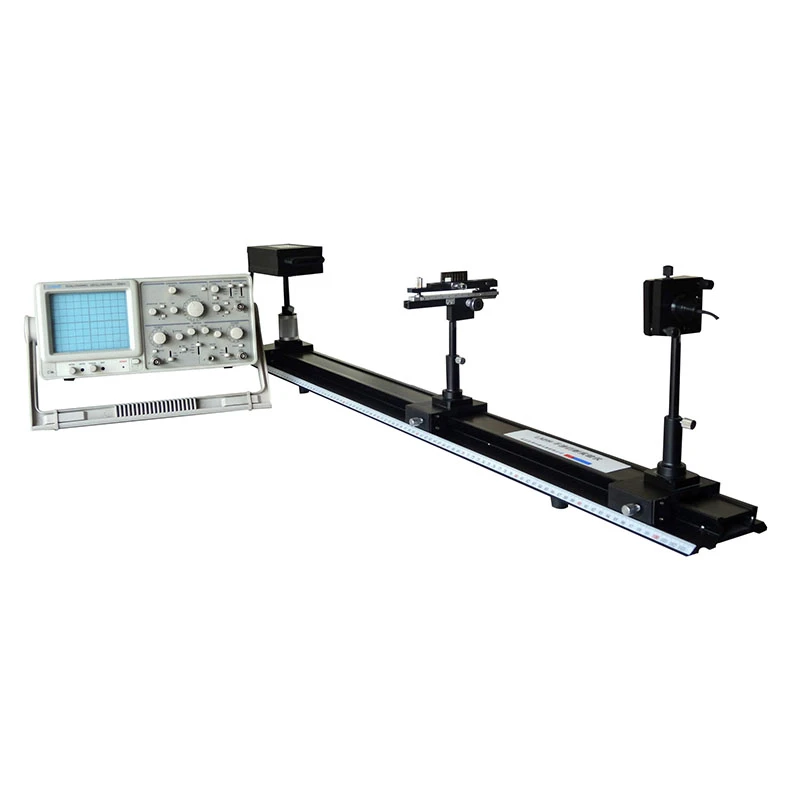

Sellel difraktsiooni intensiivsuse mõõtmise seadmel on 100 cm alumiiniumist siin, millel on must matt kate, et minimeerida valguse peegeldust ja häireid katsete ajal. Süsteem sisaldab kolme liigutatavat kelgu: kaks liiguvad mööda ühte telge, samas kui üks liigub kolmes suunas. Valgusallikaks on pika tööeaga 650 nm laserdiood, mis sisaldab silindrilist läätse. Laseri asendit saab reguleerida kahes suunas, samuti on reguleeritav valgustugevus. Detektor on lineaarne CCD valgusjaotuse andur, millel on 2700 valgustundlikku elementi. Selle spektraalvastuse vahemik on 0,3–0,9 μm ja ruumiline eraldusvõime on 11 μm. See seade annab väga täpseid difraktsiooni intensiivsuse andmeid.

Sellel difraktsiooni intensiivsuse mõõtmise seadmel on kaks peamist eelist. Esiteks, võrreldes ala CCD-süsteemidega, kuvab see täieliku valguse intensiivsuse jaotuskõvera, võimaldades õpilastel jälgida mitte ainult heledaid ja tumedaid ääriseid, vaid ka kõrge eraldusvõime ja peente detailidega kogu kõvera kuju. Teiseks, võrreldes mehaaniliselt skaneeritud fotodioodisüsteemidega, jäädvustab see kogu intensiivsuse jaotuse koheselt, ilma et oleks vaja mehaanilist liikumist.

Restihoidjat saab reguleerida kolmes suunas: kallutada, vasakule-paremale ja üles-alla. Vasak-parempoolne reguleerimisvahemik on 70 mm, positsioneerimistäpsusega 0,1 mm, kasutades noonuse skaalat. Klamber sisaldab amortisatsioonimehhanismi, mis kaitseb reste. Süsteem on väga kasutajasõbralik-.

See difraktsiooniintensiivsuse mõõtmise seade sisaldab kombineeritud võrekomplekti, millel on 7 rühma ja 14 mustrit, sealhulgas ühe pilu, ühe traadi, kahe pilu, kolme pilu, nelja-pilu ja viie-piluga konfiguratsioonid. Tulemused kuvatakse ostsilloskoobis ja pimedat ruumi pole vaja. Süsteemi saab kasutada ka täiendavateks optilisteks katseteks. Minimaalne tellimiskogus on üks ühik ning erinevaid mudeleid saab kombineerida ühte tellimusse. Toetatud on-kolmanda osapoole kontroll. Meie eesmärk on toetada füüsikaharidust kogu maailmas. See aparaat on pälvinud auhinna ka üleriigilisel õppepillide konkursil.
